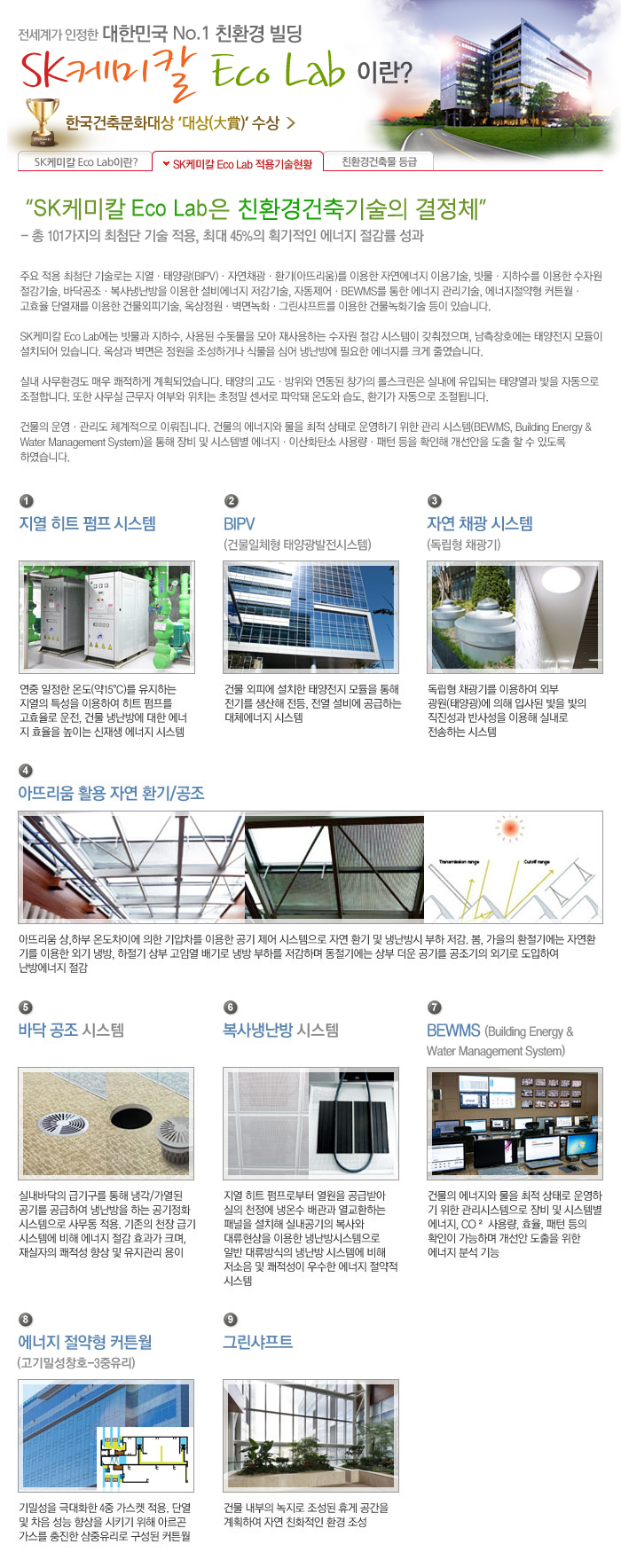

전세계가 인정한 대한민국 No. 1 친환경 빌딩 SK 케미칼 Eco Lab이란?
한국건축문화대상 '대상(大賞)' 수상
"SK케미칼 Eco Lab은 친환경건축기술의 결정체"
총 101가지의 최첨단 기술 적용, 최대 45%의 획기적인 에너지 절감률과 성과
주요 적용 최첨단 기술로는 지역 · 태양광(BIPV) · 자연채광 · 환기(아뜨리움)를 이용한 자연에너지 이용기술, 빗물 · 지하수를 이용한 수자원 절감기술, 바닥공조 · 복사냉난방을 이용한 설비에너지 저감기술, 자동제어 · BEWMS를 통한 에너지 관리기술, 에너지절약형 커튼월 · 고효율 단열재를 이용한 건물외피기술, 옥상정원 · 벽면녹화 · 그린샤프트를 이용한 건물녹화기술 등이 있습니다.
SK케미칼 Eco Lab에는 빗물과 지하수, 사용된 수돗물을 모아 재사용하는 수자원 절감 시스템이 갖춰졌으며, 남측창호에는 태양전지 모듈이 설치되어 있습니다. 옥상과 벽면은 정원 조성하거나 식물을 심어 냉난방에 필요한 에너지를 크게 줄였습니다.
실내 사무환경도 매우 쾌적하게 계획되었습니다. 태양의 고도 · 방위와 연동된 창가의 롤스크린은 실내에 유입되는 태양열과 빛을 자동으로 조절합니다. 또한 사무실 근무자 여부와 위치는 초정밀 센서로 파악돼 온도와 습도, 환기가 자동으로 조절됩니다.
건물의 운영 · 관리도 체계적으로 이뤄집니다. 건물의 에너지와 물을 최적 상태로 운영하기 위한 관리 시스템(BEWMS, Building Energy & Water Management System)을 통행 장비 및 시스템별 에너지 · 이산화탄소 사용량 · 패턴 등을 확인해 개선안을 도출 할 수 있도록 하였습니다.
-
1. 지열 히트 펌프 시스템
연중 일정한 온도(약15℃)를 유지하는 지열의 특성을 이용하여 히트 펌프를 고효율로 원전, 건물 냉난방에 대한 에너지 효율을 높이는 신재생 에너지 시스템
-
2. BIPV(건물일체형 태양광발전시스템)
건물 외피에 설치한 태양전지 모듈을 통해 전기를 생산해 전등, 전열 설비에 공급하는 대체에너지 시스템
-
3. 자연 채광 시스템(독립형 채광기)
독립형 채광기를 이용하여 외부광원(태양광)에 의해 입사된 빛을 빛의 직진성과 반사성을 이용해 실내로 전송하는 시스템
-
4. 아뜨리움 활용 자연 환기/공조
아뜨리움 상, 하부 온도차이에 의한 기압차를 이용한 공기 제어 시스템으로 자연 환기 및 냉난방시 부하 저감. 봄, 가을의 환절기에는 자연환기를 이용한 외기 냉방, 하절기 상부 고임열 배기로 냉방 부하를 저감하며 동절기에는 상부 더운 공기를 공조기의 외기로 도입하여 난방에너지 절감
-
5. 바닥 공조 시스템
실내바닥의 급기구를 통해 냉각/가열된 공기를 공급하여 냉난방을 하는 공기정화 시스템으로 사무동 적용. 기존의 천장 급기 시스템에 비해 에너지 절감 효과가 크며, 재실자의 쾌적성 향상 및 유지관리 용이
-
6. 복사냉난방 시스템
지열 히트 펌프로부터 열원을 공급받아 실의 천정에 냉온수 배관과 열교환하는 패널을 설치해 실내공기의 복사와 대류현상을 이용한 냉난방시스템으로 일반 대류방식의 냉난방 시스템에 비해 저소음 및 쾌적성이 우수한 에너지 절약적 시스템
-
7. BEWMS(Building Energy & Water Management System)
건물의 에너지와 물을 최적 상태로 운영하기 위한 관리시스템으로 장비 및 시스템별 에너지, CO2사용량, 효율, 패턴 등의 확인이 가능하며 개선안 도출을 위한 에너지 분석 기능
-
8. 에너지 절약형 커튼월(고기밀성 창호-3중유리)
기밀성을 극대화한 4중 가스켓 적용. 단열 및 차음 성능 향상을 시키기 위해 아르곤 가스를 충진한 삼중유리로 구성된 커튼월
-
9. 그린샤프트
건물 내부의 녹지로 조성된 휴게 공간을 계획하여 자연 친화적인 환경 조성
